第2回 油圧装置(油圧システム)について

油圧装置(油圧システム)とは?

油圧装置とは、エンジンやモーターなどから発生する機械エネルギーを流体エネルギーに変換する仕組みです。密閉した容器に入った油に圧力をかけ、力を発揮させたい箇所の面積を広くすると、もともとのエンジンやモーターなどから掛けられた力よりも大きなエネルギーを生み出すことができます。つまり、小さいエネルギーを大きなエネルギーに変換して、様々な仕事をさせる仕組みが油圧装置です。

油圧ショベルなどの建設機械やフォークリフトなどの産業車両、トラクタなどの農業機械、ダンプトラックなどの特殊車両の駆動源、また製鉄機械や工作機械、射出成型機などの一般産業機械の駆動源など、社会のいろいろな現場で欠かせない物となっています。

油圧装置の仕組み

  1. エンジンやモーターが動力(機械エネルギー)を発生させる
  2. 発生した動力により油圧ポンプから油が吐き出され、流体エネルギーを発生させる
  3. 圧力がかかった油は油圧バルブで圧力・流量・方向をコントロールされ、油圧アクチュエータに流体エネルギーを伝える
  4. 油圧アクチュエータが流体エネルギーを機械エネルギー(動力)に変換し、油圧シリンダーや油圧モーターなどを動かす

※図を横スクロールしてご覧ください。

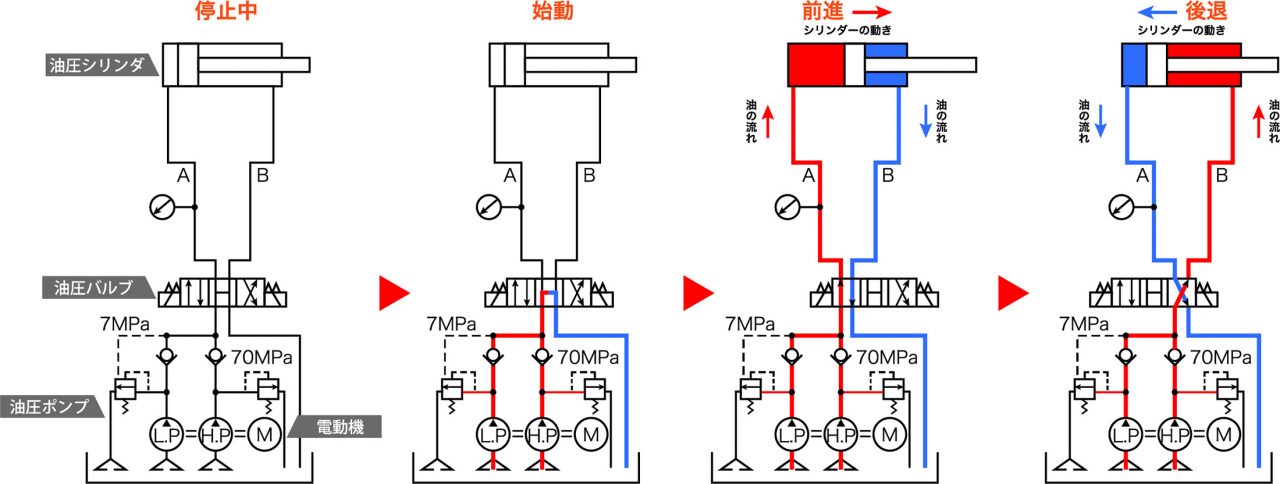

油圧装置動作イメージ図
油圧装置のしくみ

日東造機の油圧ポンプ製品

日東造機では、様々な場面に対応した小型で高性能な最高圧70MPaの油圧ポンプ・機器を作っています。
用途に応じた製品選択も、油圧機器のプロがご対応させていただきます。 ぜひご相談ください。

超小型電動油圧ポンプ

小型電動油圧ポンプ

産業用電動油圧ポンプ

UP-153Hシリーズ
UP-153Hシリーズ

アルミハンドポンプ

HP-8Dシリーズ
HP-8Dシリーズ
